Stylo, cutter à vinyl
Préparation et fixation du stylo
Le stylo fourni dans le kit va être modifié pour mettre sa pointe sur ressort. Le modèle utilisé est un "Paper Mate InkJoy 300RT 1.0M" qu'on trouve facilement en grande surface dans différentes couleurs.
- Dévisser le stylo en deux parties et enlever la gaine antidérapante de la pointe du stylo. On peut juste la tirer ou bien la couper au cutter si elle est trop difficile à enlever. Récupérer la mine et le ressort, jeter la gaine.
- Avec une pince, enlever la lame métallique de la tête du stylo.
- On peut maintenant appuyer sur le verrou de la tête du stylo pour sortir la tête par le haut.
- Récupérer le bouton-poussoir et la petite pièce noire à encoches, jeter la lame métallique.
- Couper le téton de la pièce noire, à peu près au milieu (à 5mm de l'extrémité), à la pince coupante ou au cutter.

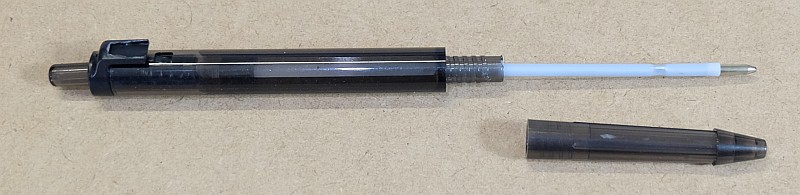

- Recliper la tête du stylo en glissant auparavant dedans et dans cet ordre : le bouton-poussoir, le ressort et la pièce noire, comme sur l'image ci-dessous.
Il faut bien aligner le verrou de la tête avec le trou présent dans le corps du stylo.
- Couper 4mm de la mine du stylo, au cutter ou à la pince coupante.
- Glisser la mine dans le stylo.
- Revisser la pointe et tester le fait que la mine puisse entièrement rentrer dans le stylo.
- Il faut maintenant coller le stylo dans le support en stratifié compact.
- Pour cela, poncer tout d'abord la collerette qui l'empêche de passer dans le trou.
- Ensuite, l'enfoncer bien à fond.
- Le coller à l'époxy bi-composants ou au mastic époxy à malaxer. Attention, il ne faut pas mettre de colle sous le support, uniquement dessus, et il faut laisser libre les trous des vis de fixation. S'assurer que le stylo est bien perpendiculaire au support.
- Une fois la colle sèche, on peut tester l'installation sur la tête de la Fakir. La fixation se fait à l'aide de 2 vis M3x12.
- Lors de l'utilisation, il faudra manipuler l'axe Z à la main pour mettre la mine du stylo en pression sur la feuille avant de faire le zéro en Z.
- Il faudra penser à définir une hauteur de dégagement suffisante pour détendre complètement le ressort et dégager le stylo de la feuille.
- Pour changer de couleur, il suffit de changer la mine.
Ajustement du cutter à vinyl
Le cutter à vinyl se glisse dans le gros trou du porte-outils en stratifié compact. Il doit coulisser verticalement dedans sans forcer, mais avec le moins de jeu latéral possible. Le trou de passage du cutter est alésé à l'atelier, mais si jamais il accroche trop, passer un léger coup de papier de verre dans le trou.
Si à l'usage on trouve qu'il y a trop de jeu (il faut impérativement faire des tests avant et bien comprendre qu'un jeu nul est impossible avec ce type d'outil), on peut le compenser en déposant un film de colle cyano (superglue) sur la paroi du trou. (Déposer le film, essuyer l'excédent, attendre le séchage, tester, recommencer...)
Pour finir, déposer un film de graisse multiservices sur la paroi du trou et essuyer l'excédent.
Installation du cutter à vinyl
Fixer 1 vis M3x8 avec 1 écrou M3 dans le trou central de la petite pièce en stratifié compact triangulaire.
Pour utiliser le cutter, régler tout d'abord à la main - cutter démonté de la machine - la profondeur de coupe, en fonction de l'épaisseur du vinyl à découper.
Enlever l'éjecteur (la tige en métal qui sert à éjecter la lame pour la changer) et la bague étroite et longue (voir photo). Glisser le cutter dans le support et poser le ressort fourni dans le kit sur le cutter.
Fixer la pièce triangulaire avec 3 vis M3x30 à tête bombée cruciforme. Les visser pour comprimer le ressort jusqu'à avoir environ 22mm entre le dessous du triangle en stratifié et le dessus du porte-outils en stratifié.
Attention à bien essuyer l'excédent de graisse et à ranger le cutter dans son étui quand il n'est pas utilisé. Ne pas perdre l'éjecteur, il sert à changer la lame (en appuyant dessus pour la sortir).
Lors de la découpe, le cutter sera mis sous pression en descendant 1.5mm plus bas que le point de contact avec le vinyl (ce qui correspond à 1 tour et demi du bouton de manœuvre du moteur Z). Le débattement du ressort permettra de compenser les défauts de planéité du plateau.
