Capot de l'interface

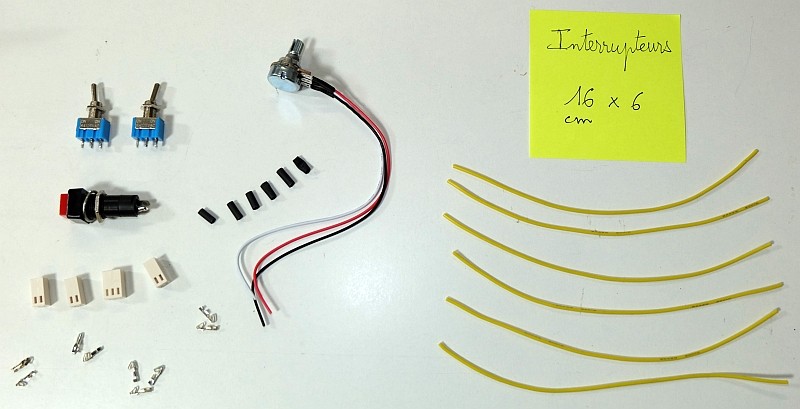

Préparer :

• 2 interrupteurs à levier,
• 1 bouton-poussoir,
• 1 potentiomètre,
• 3 boitiers de connecteur femelle à 2 contacts,
• 1 boitier de connecteur femelle à 3 contacts,
• 9 cosses à souder ou sertir pour connecteur femelle,
• 6 morceaux de câble électrique jaune de 16cm de long,
• 6 morceaux de gaine thermorétractable de 9mm de long.

Couper les câbles du potentiomètre à 17cm de long.

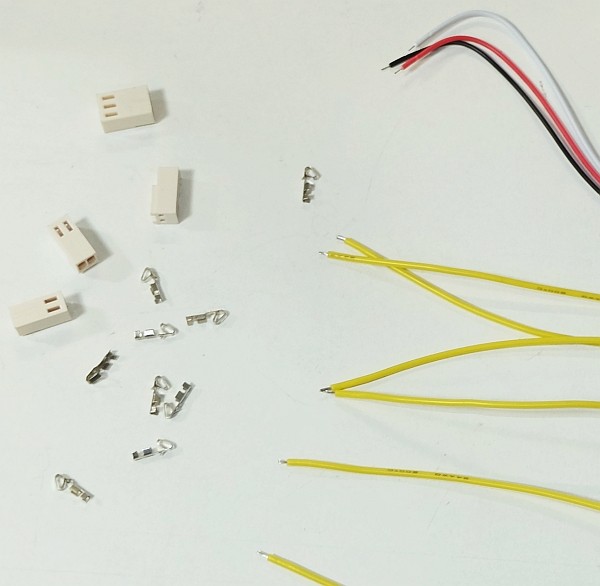

Dénuder une extrémité des câbles jaunes sur 3mm et les étamer puis glisser un morceau de gaine dessus.

Etamer les pattes des interrupteurs et du bouton-poussoir.

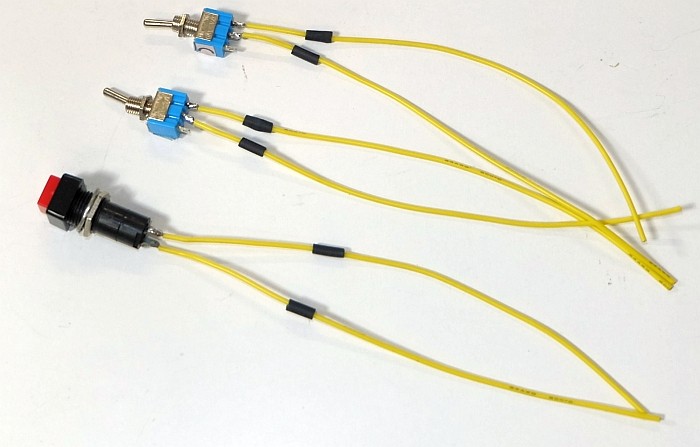

Souder les cables aux pattes des interrupteurs et du bouton-poussoir.

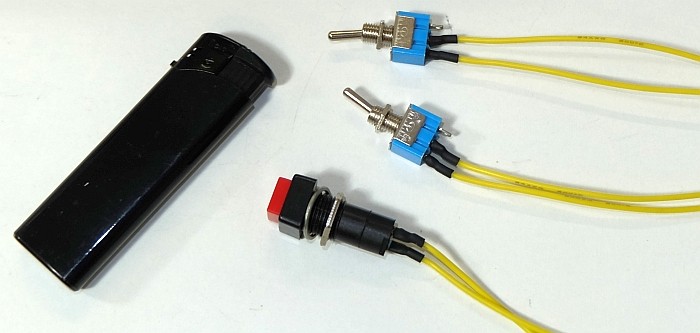

Faire glisser la gaine sur les soudures et la rétracter au briquet.

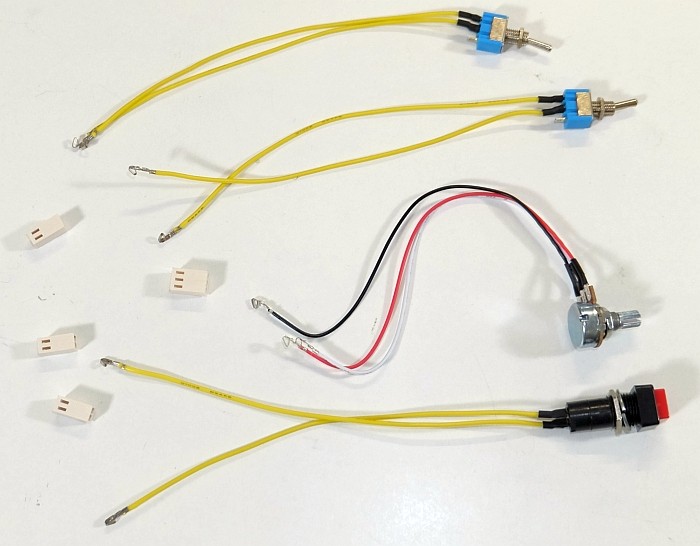

Souder ou sertir des cosses à l'autre extrémité des câbles jaunes et à l'extrémité des câbles du potentiomètre.

Une vidéo de démonstration est disponible sur la chaîne YouTube CNCFAB, en suivant le lien suivant : https://youtu.be/P76wJeo5gII (il est possible de s'abonner à la chaîne pour être notifié des nouvelles vidéos par mail, il faut cliquer sur le bouton rouge "S'abonner").

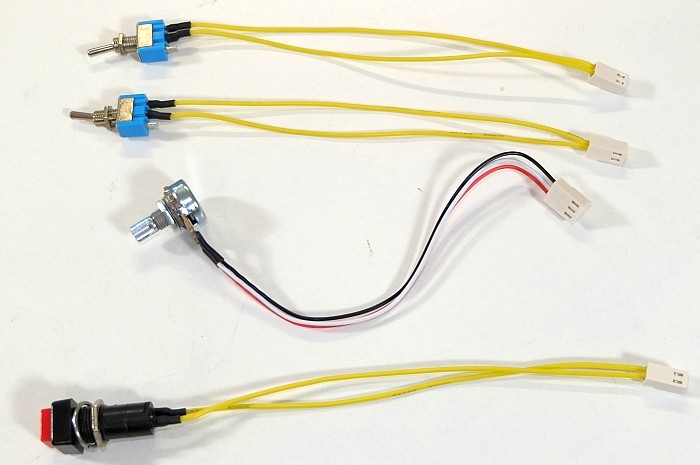

Clipper les cosses dans les boîtiers en plastique à 2 et 3 contacts comme sur l'image ci-dessous. Il peut être nécessaire de s'aider d'un petit tournevis ou d'une épingle pour pousser la cosse à fond (elle ne doit pas pouvoir ressortir si on tire sur le câble).

Visser à fond les écrous des interrupteurs à levier. Préparer le bouton du potentiomètre et les rondelles et écrous des interrupteurs.

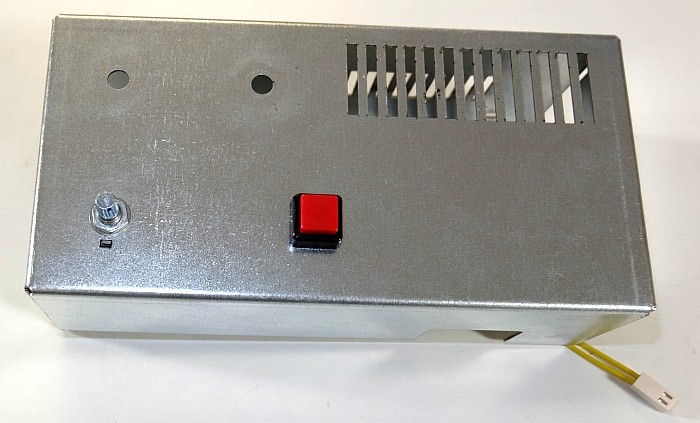

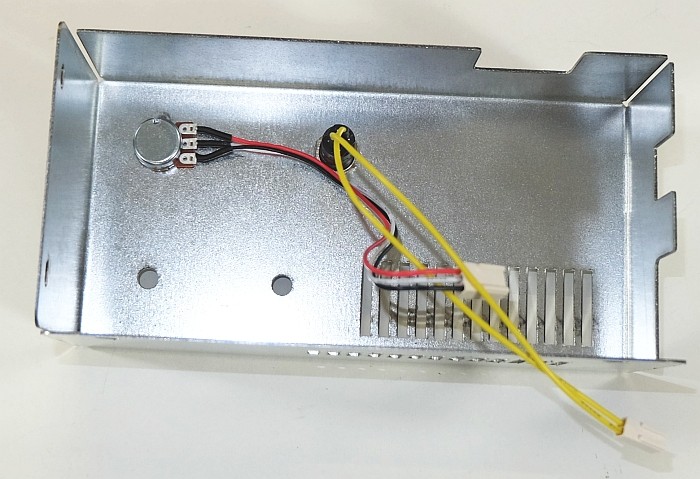

Mettre en place le potentiomètre et le bouton-poussoir à travers le capot en tôle (dévisser et enlever les écrous et rondelles, enfiler à travers la tôle, revisser).

Serrer les écrous avec modération.

Mettre en place les interrupteurs à levier à travers le capot en tôle. La rondelle est glissée sur l'interrupteur avant de le faire passer à travers la tôle, puis l'écrou gainé de noir est vissé.

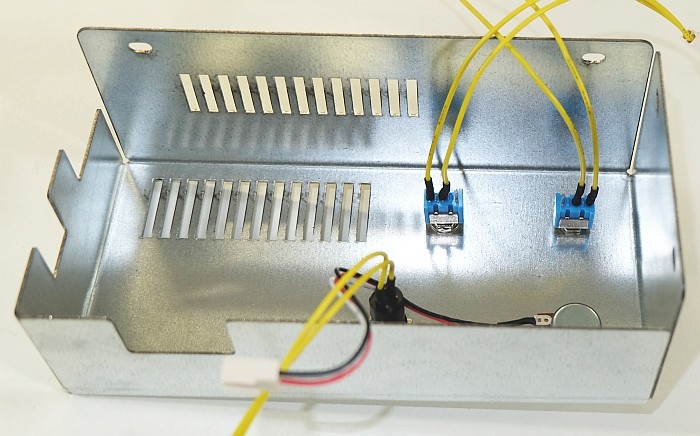

Orienter les interrupteurs comme sur l'image ci-dessous et serrer les écrous avec modération.

Découper les marquages autocollants du capot en tôle. Enlever la protection de l'adhésif et coller les marquages comme sur l'image ci-dessous.
