Chariot Z

Visser la tige filetée inox M6x100 dans le manchon en silicone, jusqu'à la moitié du manchon.

Enfiler ensuite le manchon sur l'arbre du moteur Z.

ATTENTION : idéalement, la tige filetée doit toucher l'arbre du moteur, puis cela il faut d'abord enfiler le manchon avec les doigts, puis le rapprocher encore de quelques millimètres avec une pince. Attention toutefois à ne pas cisailler le manchon. Pour tester, il suffit d'appuyer au bout de la tige filetée, en direction du moteur, il ne doit pas y avoir d'élasticité dans ce sens (voir la vidéo du montage sur la chaîne YouTube CNCFAB).

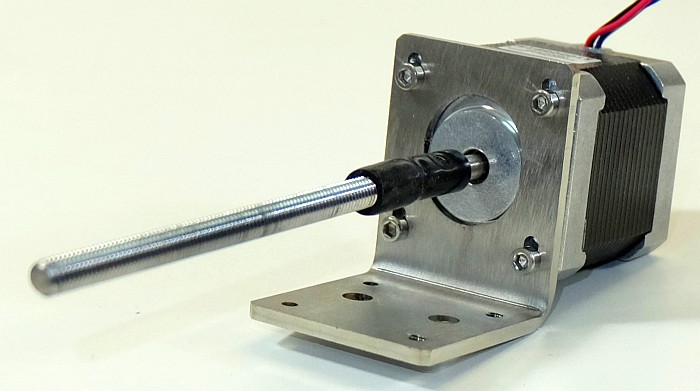

Fixer le moteur sur l'équerre en inox à l'aide de 4 vis M3x6 comme sur l'image ci-dessous. Le moteur est positionné à environ 0.5mm de l'extrémité de la plage de réglage, du côté du pli. Attention à l'orientation des câbles.

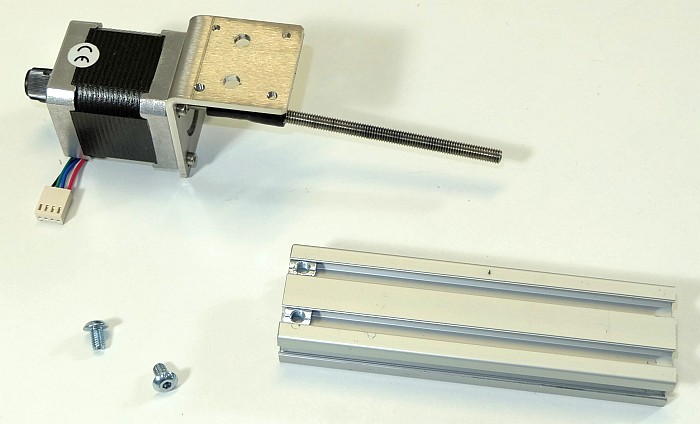

Glisser 2 écrous M5 spéciaux pour profilé dans les 2 rainures du profilé de 140mm de long, du côté du profilé qui n'est pas taraudé.

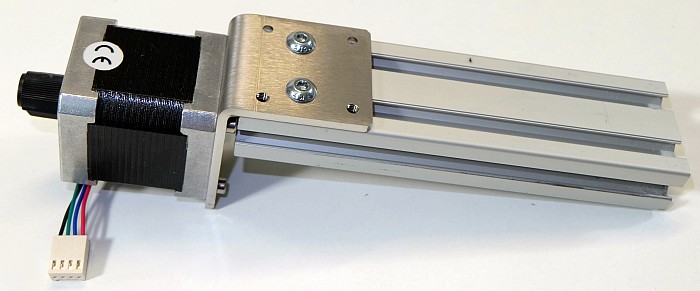

Fixer l'équerre sur le profilé avec 2 vis M5x8.

Glisser l'équerre sur le profilé jusqu'à ce que les vis du moteur touchent l'extrémité du profilé, centrer le plus possible la tige filetée par rapport au profilé et serrer les vis M5.

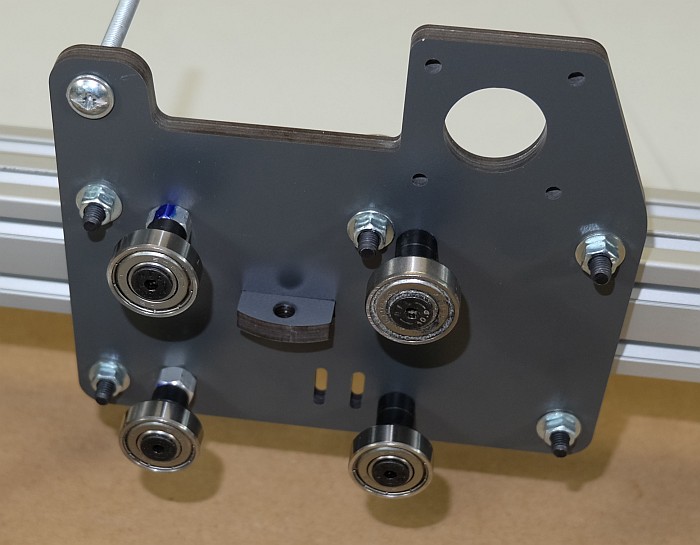

Glisser l'écrou en stratifié compact dans son logement, sans le coller.

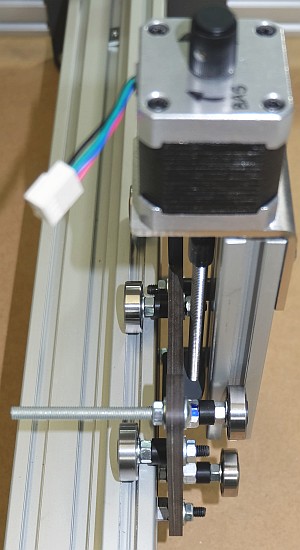

Faire coulisser le chariot Z dans ses guidages en le maintenant vertical tout en vissant la tige filetée dans l'écrou à l'aide du bouton du moteur Z. Faire descendre le moteur jusqu'à ce que l'équerre se trouve à 1cm de la plaque verticale du chariot Y. L'équerre ne doit pas arriver au contact. On peut ajuster la position de l'écrou en bougeant l'extrémité de la tige filetée par en-dessous, avec les doigts.

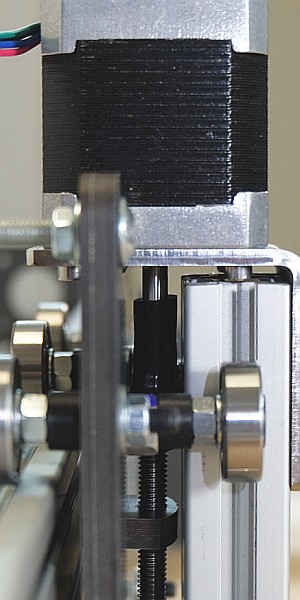

Avec la tige filetée bien verticale, il faut s'assurer que le manchon ne touche pas la plaque du chariot des Y et que l'écrou ne touche pas le profilé du chariot Z (il est très proche, mais il ne touche pas). Si la position n'est pas bonne, il faut tout démonter et modifier la position du moteur sur l'équerre (reprendre plus haut à "Fixer le moteur sur l'équerre").

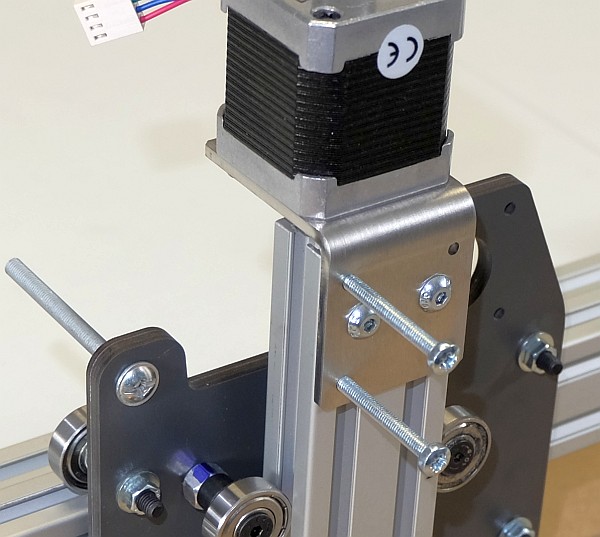

Visser et serrer 2 vis M4x35 dans les taraudages de l'équerre, comme sur l'image ci-dessous.

Dévisser complètement le chariot des Z et l'enlever en le faisant coulisser vers le haut.

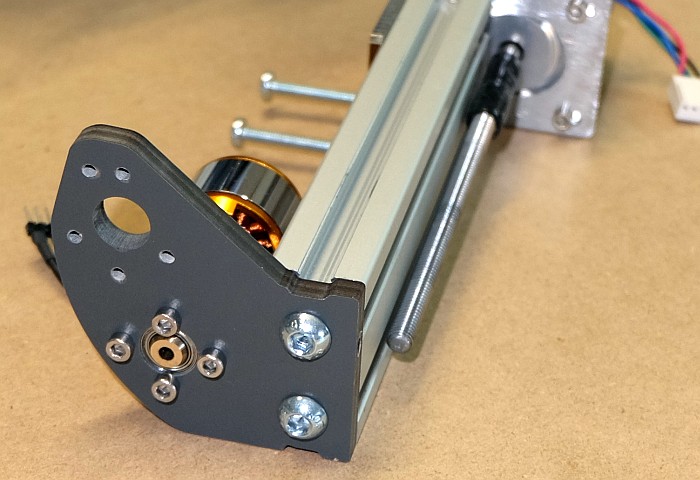

Fixer le support du moteur brushless à l'extrémité du profilé de 140mm avec 2 vis M6x16. Serrer sans excès.
