Capot de l'interface

Préparer :

  • 2 interrupteurs à levier,
  • 1 bouton-poussoir,
  • 1 potentiomètre,
  • 3 boitiers de connecteur femelle à 2 contacts,
  • 1 boitier de connecteur femelle à 3 contacts,
  • 9 cosses à souder ou sertir pour connecteur femelle,
  • 6 morceaux de câble électrique jaune de 16cm de long,
  • 3 morceaux de câble électrique jaune de 17cm de long,
  • 9 morceaux de gaine thermorétractable de 9mm de long.

Dénuder une extrémité des câbles jaunes sur 3mm et les étamer puis glisser un morceau de gaine dessus.

Etamer les pattes des interrupteurs, du bouton-poussoir et du potentiomètre.

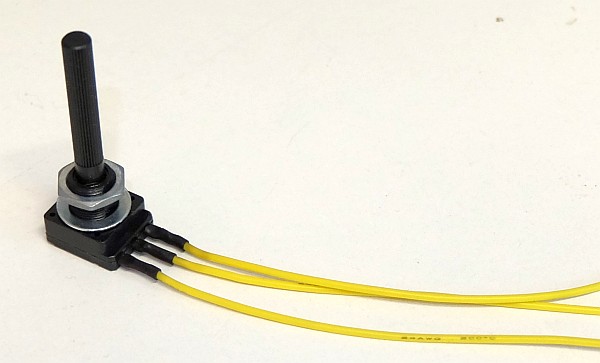

Souder les cables aux pattes des interrupteurs, du bouton-poussoir et du potentiomètre.

Faire glisser la gaine sur les soudures et la rétracter au briquet.

Souder ou sertir des cosses à l'autre extrémité des câbles jaunes.

Une vidéo de démonstration est disponible sur la chaîne YouTube CNCFAB, en suivant le lien suivant : https://youtu.be/P76wJeo5gII (il est possible de s'abonner à la chaîne pour être notifié des nouvelles vidéos par mail, il faut cliquer sur le bouton rouge "S'abonner").

Clipper les cosses dans les boîtiers en plastique à 2 et 3 contacts comme sur les images ci-dessous. Il peut être nécessaire de s'aider d'un petit tournevis ou d'une épingle pour pousser la cosse à fond et entendre le "clips" (elle ne doit pas pouvoir ressortir si on tire sur le câble).

Pour le potentiomètre, respecter l'ordre des câbles :

Visser à fond les écrous des interrupteurs à levier (ils servent à ce que les interrupteurs ne dépassent pas trop du boitier par la suite). Préparer les rondelles et écrous gainés des interrupteurs.

Mettre en place le potentiomètre, les interrupteurs et le bouton-poussoir à travers le capot en tôle et les maintenir en place avec leurs écrous respectifs (pour les interrupteurs à levier, la rondelle est glissée sur l'interrupteur avant de le faire passer à travers la tôle, puis l'écrou gainé de noir est vissé.

Orienter les interrupteurs comme sur l'image ci-dessous et serrer les écrous avec modération.

Couper l'axe du potentiomètre avec une pince coupante ou une scie à métaux en laissant environ 1cm.

Enfiler le capuchon du potentiomètre et serrer la vis de pression pour l'immobiliser. (Certains capuchons n'ont pas de vis de pression, il suffit alors de les enfiler sur les stries de l'axe.)

Découper les marquages autocollants du capot en tôle. Enlever la protection de l'adhésif et coller les marquages comme sur l'image ci-dessous.
