Montage du moteur brushless

ATTENTION : il ne faut surtout pas raccourcir les câbles du moteur car ils sont fait de plusieurs brins de fil vernis et leur extrémité est étamée en usine. C'est une opération impossible à réaliser correctement de façon amateur.

Préparer le moteur brushless, ses croix et vis de montage, le connecteur mâle à 6 contacts, 3 morceaux de gaine thermoretractable de 9mm de long, 4 colonnettes hexagonales M3 et 4 vis M3x8 :

Sur le connecteur mâle à 6 contacts, créer des ponts de soudure entre le 1er et le 2ème picot, entre le 3ème et le 4ème picot, et entre le 5ème et le 6ème picot. Glisser 3 morceaux de 9mm de gaine thermorétractable sur les câbles du moteur.

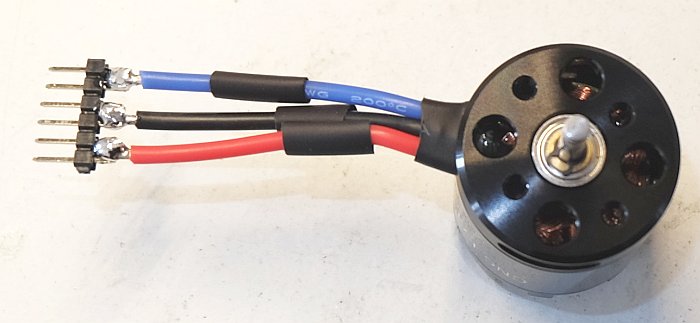

Souder les câbles du moteur au connecteur mâle à 6 contacts comme sur l'image ci-dessous, en commençant par le milieu du connecteur. Il faut tout d'abord chauffer assez fort l'extrémité du câble étamé du moteur pour liquéfier la soudure qui y est présente, puis le mettre en contact avec le pont de soudure sur le connecteur en maintenant la panne du fer en contact.Attention cependant à ne pas trop chauffer pour ne pas faire fondre le plastique du connecteur. Attention à ne pas vous brûler, utilisez les dispositifs appropriés (troisième main, pinces, gants...)

Glisser la gaine à fond sur les soudures et la rétracter au briquet.

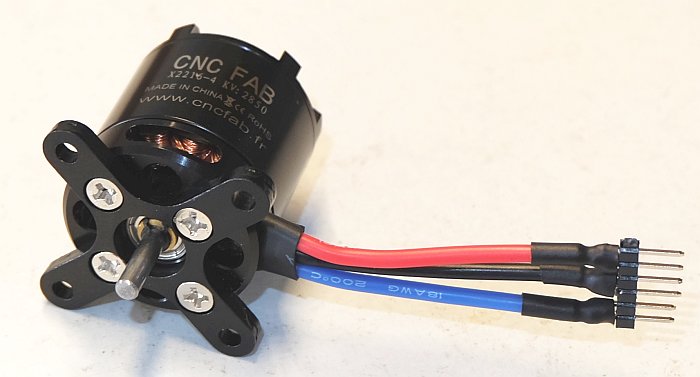

Visser et serrer la croix de fixation sur la face du moteur (attention, il y a deux valeurs d'entraxe entre les trous des vis, si vous n'êtes pas en face, il faut tourner la croix de 90°) :

Visser à la main les vis M3x8 et les colonnettes hexagonales M3 aux extrémités de la croix :
