Travail sur les points

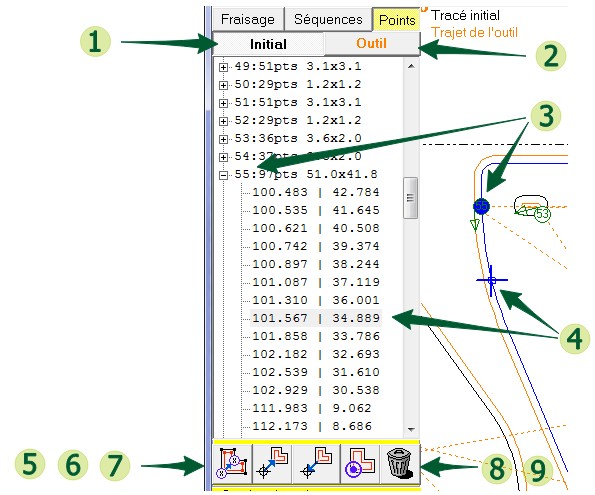

Le troisième onglet du cadre jaune permet de travailler sur les points du trajet du dessin initial ou du trajet de l'outil. Cela permet de modifier/supprimer un point, ou de s'en servir comme référence pour positionner l'outil.
- Liste des points du dessin initial. Les points sont regroupés par séquence. Pour chaque séquence, le nombre de points et la dimension de la séquence est indiqué.
- Liste des points du trajet de l'outil. Idem.
- Quand un point est sélectionné, la séquence qui le contient l'est aussi.
- Pour sélectionner un point, soit on double-clique dessus sur le dessin, soit un clique sur ses coordonnées dans la liste. Pour modifier les coordonnées du point, on clique une deuxième fois dessus dans la liste (pas de double-clic, comme pour renommer un fichier).
- Faire du point sélectionné le premier point de la séquence (renumérotation des points de la séquence).
- Déplace l'outil vers le point sélectionné : la tête de la fraiseuse va se déplacer pour que les compteurs de position X et Y affichent les coordonnées du point.
- Déplace l'origine vers ce point : les compteurs de position X et Y seront à zéro sur ce point. Utile pour prendre un point particulier comme référence de départ de l'usinage.
- Faire de ce point la position de l'outil : met les compteurs de position X et Y aux coordonnées du point. Utile pour une reprise d'usinage par exemple.
- Supprime le point sélectionné.
