Perçages du plateau et fixation des pieds et des rails horizontaux

Perçages pour les pieds

Marquer les emplacements des vis en positionnant les pieds de la façon suivante :

1 pied au centre du plateau
4 pieds aux 4 angles, avec la vis de l’angle à 70mm des bords comme sur la figure ci-dessous.

Méthode : marquer le point de l'angle en mesurant, puis poser le pied en place et faire les trois autres marques en passant un crayon dans les trous de fixation.

Faire un avant-trou de diamètre 2mm à la perceuse sur chaque marque (10-12mm de profondeur, inutile de traverser le plateau).

Préparation des équerres inox

Deux cas de figure peuvent se présenter suivant le type d'équerres présentes dans votre kit.

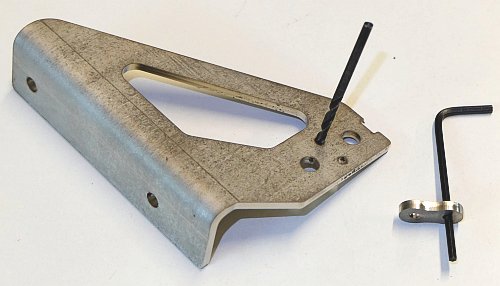

Cas 1 : les petits trous des équerres ne sont pas taraudés : passer un foret de 3mm dedans pour vérifier qu'il n'y a pas de bavure.

Préparer les 4 équerres, les 4 pièces en forme de huit, 8 vis CHC M3x20, et 8 écrous M3.

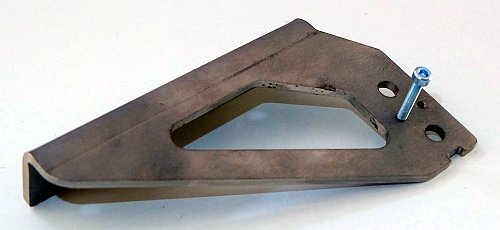

Cas 2 : les petits trous des équerres sont taraudés M3 : on peut visser directement les vis dans l'épaisseur de la tôle.

Préparer les 4 équerres, les 4 pièces en forme de huit et 8 vis CHC M3x20.

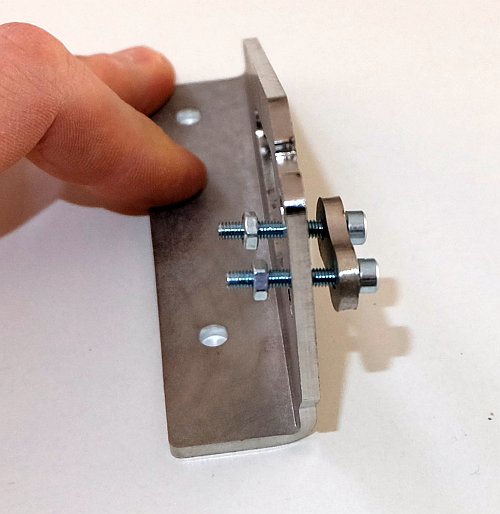

Dans le "Cas 1" ci-dessus, glisser les vis M3x20 dans les trous des pièces en 8, puis dans les trous des équerres. Visser les écrous jusqu'à ce que la vis dépasse de 5mm après l'écrou.

Option : vous pouvez mettre une goutte de vernis à ongles à l'extrémité des vis pour ne pas "perdre" les écrous M3 dans les profils alu si vous dévissez trop les vis par la suite.

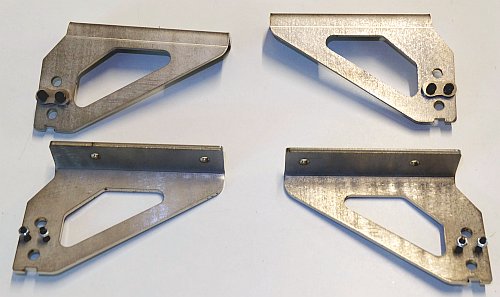

Procéder ainsi pour les 4 équerres :

Les écrous n'ont pas besoin d'être immobilisés en rotation, c'est l'intérieur des profilés alu qui les empêchera de tourner une fois que les équerres inox seront en place.

Assemblage des rails X (horizontaux)

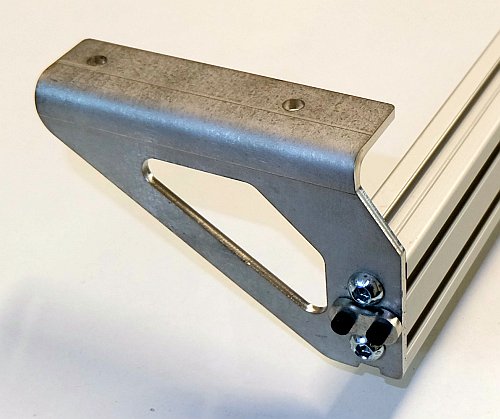

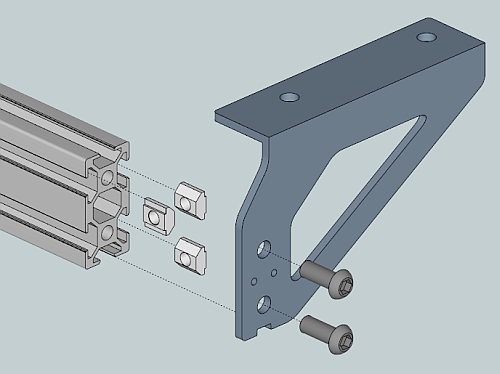

Enfiler 3 écrous M5 spéciaux dans les rainures du profilé de 1080mm et visser une équerre inox en bout avec 2 vis M6 x 16 comme sur l'image ci-dessous en serrant modérément. Il y a deux écrous du côté de l'équerre et un seul du côté opposé.

Fixer une équerre symétrique à l'autre extrémité du profilé alu, sans ajouter d'écrous spéciaux dans les rainures, juste avec les 2 vis M6x16 :

Fixer enfin le troisième type d'équerre au milieu du profilé en visant 2 vis M5x8 dans les écrous spéciaux.

Choisir une extrémité du rail X pour qu'elle devienne l'origine de la machine et mettre un repère au marqueur sur l'équerre.

Si le plateau fait entre 450 et 650mm de large, placer l'équerre intermédiaire à cette distance de l'origine.

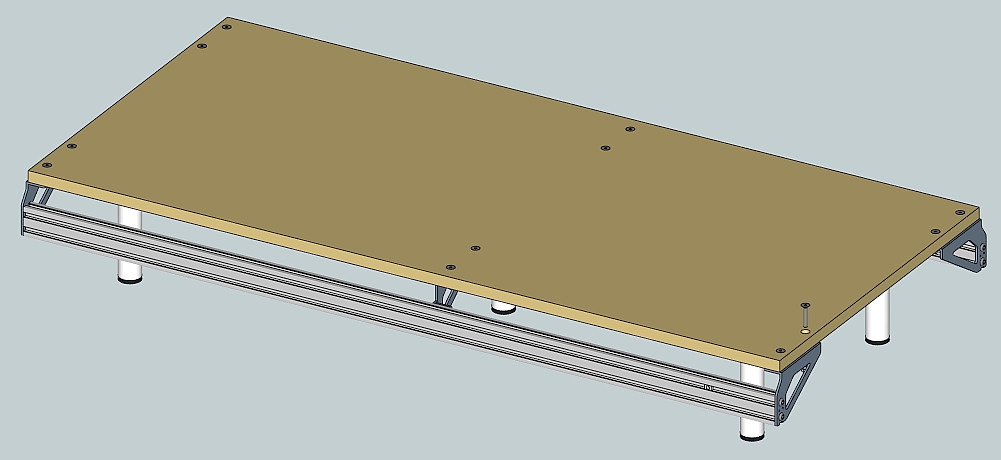

Sinon, la placer à 540mm de l'origine (voir figure ci-dessous). Serrer légèrement pour pouvoir réajuster par la suite.

Procéder de la même façon pour l'autre rail afin d'obtenir deux ensembles symétriques.

Perçages pour les rails

Positionner les rails sur l'envers du plateau, l'intérieur des équerres aligné avec les bords du plateau.

Marquer l'emplacement des tous les trous de fixation.

Percer les trous au diamètre 6mm en traversant le plateau.

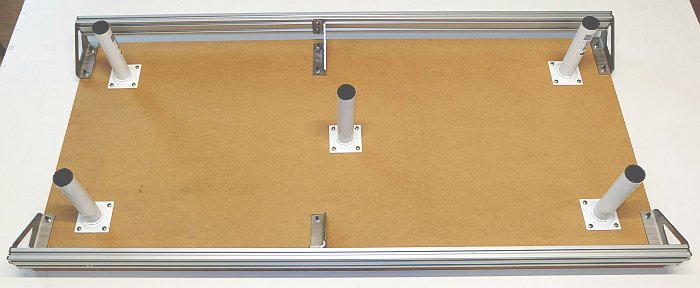

Fixation des pieds

Fixer les pieds avec 20 vis à bois 4x16 à tête bombée.

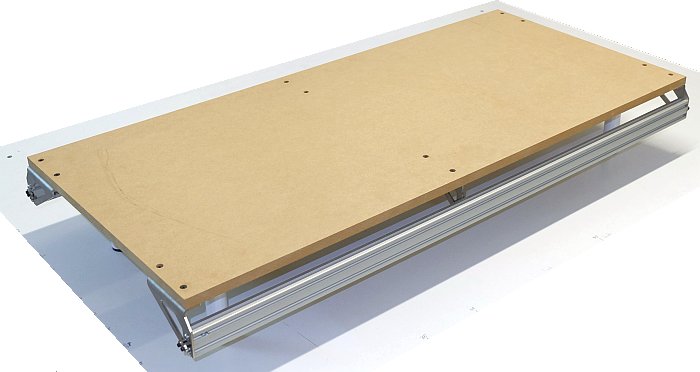

Fixation des rails X

Retourner le plateau (le mettre sur ses pieds) et chanfreiner les trous pour que les têtes fraisée des vis M5x30 ne dépassent pas du plateau. Le chanfrein peut être réalisé avec une fraise à chanfreiner ou avec un foret à métaux standard (pointe à 120°) de 10mm de diamètre. Dans le cas de l'utilisation d'un foret, attention à ne pas se laisser embarquer par l'hélice du foret qui va chercher à progresser dans la matière. La tête de vis va rentrer un peu plus lors du serrage, elle peut donc très légèrement dépasser quand elle n'est pas serrée.
