Façade du boîtier

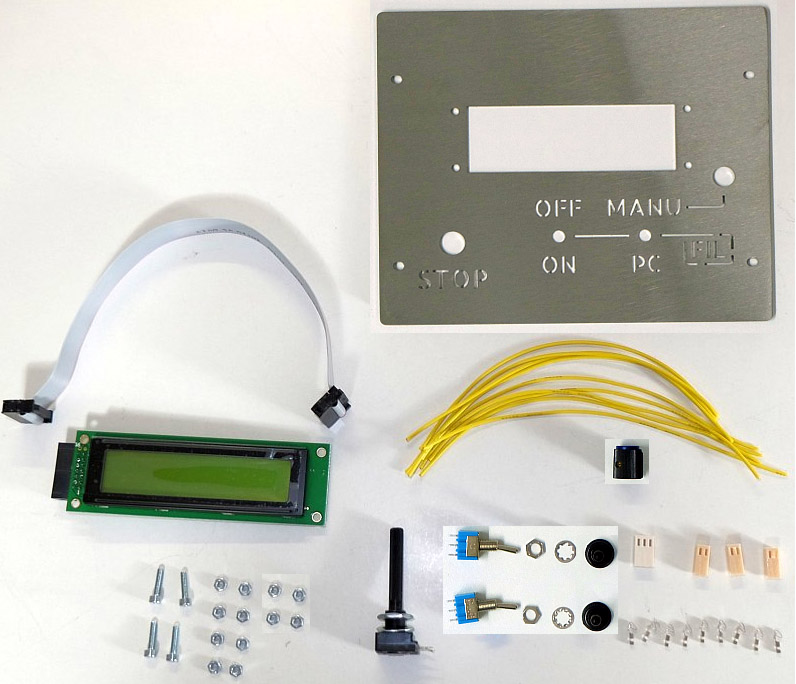

Préparer les éléments suivants :

• la façade du boitier,
• l'écran LCD et sa nappe de connexion,
• 4 vis M3x12,
• 12 écrous M3,
• couper 7 câbles électriques jaunes de 19cm chacun,
• couper 2 câbles électriques jaunes de 21cm chacun,
• 1 potentiomètre,
• 1 bouton de potentiomètre,
• 2 interrupteurs à levier et leurs 2 écrous métal, leurs deux rondelles à ailettes et leurs 2 écrous à cabochon,
• 9 cosses à sertir,
• 1 fiche femelle plastique à 3 contacts,
• 3 fiches femelles plastiques à 2 contacts.

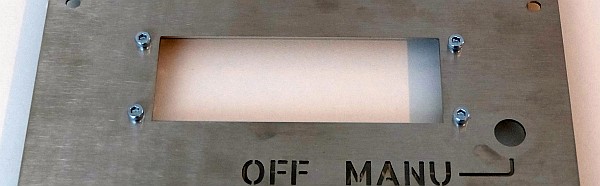

Glisser les 4 vis M3x12 dans les trous autour de l'emplacement du LCD, par l'avant de la façade, et visser 4 écrous M3 derrière.

Serrer les écrous puis ajouter un deuxième écrou et le serrer également :

Glisser l'écran LCD sur les vis en respectant l'orientation de l'image ci-dessous. Fixer l'écran avec 4 écrous M3 serrés :

Dénuder une extrémité de chacun des 9 câbles sur 2mm et y sertir ou souder une cosse (voir la vidéo explicative sur la chaîne vidéo CNCFAB : https://youtu.be/P76wJeo5gII ).

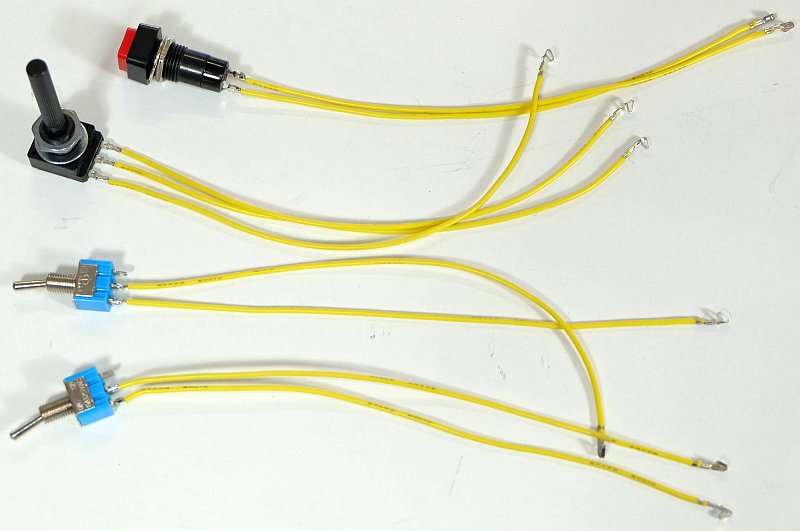

Dénuder l'autre extrémité des 9 câbles sur 3mm. Souder les câbles de 19cm sur les interrupteurs à levier et le potentiomètre, et les câbles de 21cm sur le bouton-poussoir comme sur l'image ci-dessous.

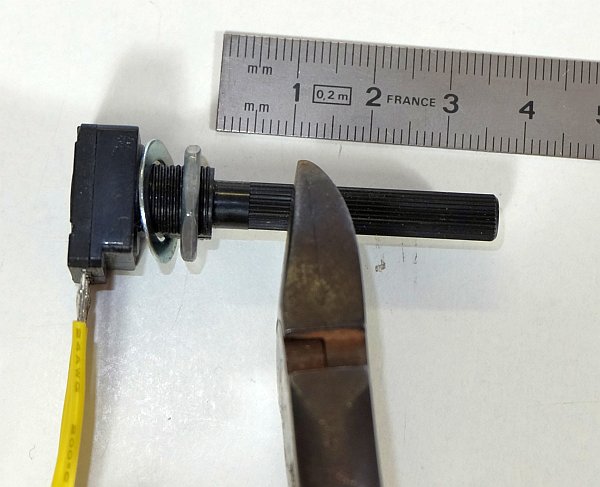

Raccourcir l'axe du potentiomètre à 10mm de long avec une pince coupante ou une petite scie.

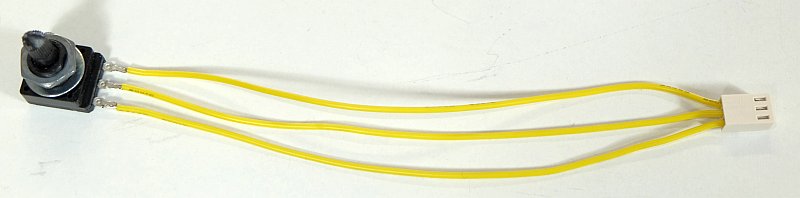

Glisser les cosses des câbles du potentiomètre dans la fiche femelle à 3 contacts, en respectant l'orientation de l'image ci-dessous.

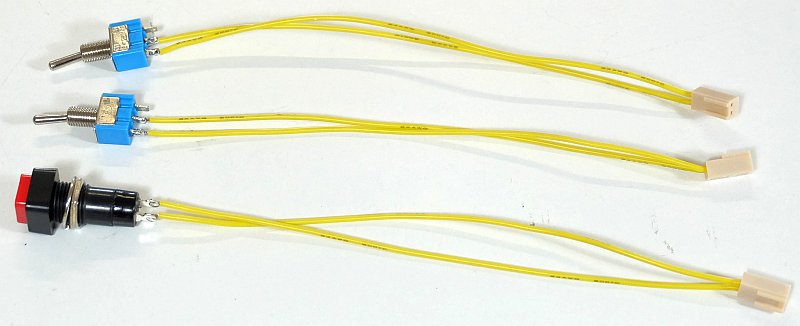

De la même façon, glisser les cosses des câbles des interrupteurs et du bouton-poussoir dans les fiches femelles à 2 contacts.

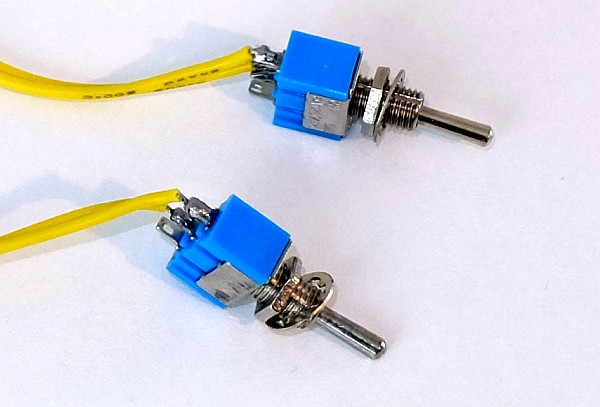

Visser les écrous des interrupteurs en laissant 2mm d'espace entre le corps et l'écrou. Glisser ensuite les rondelles à ailettes.

Mettre en place le potentiomètre et le bouton-poussoir et visser leurs écrous en serrant avec modération.

Mettre en place les interrupteurs à levier et visser leurs écrous plastiques.

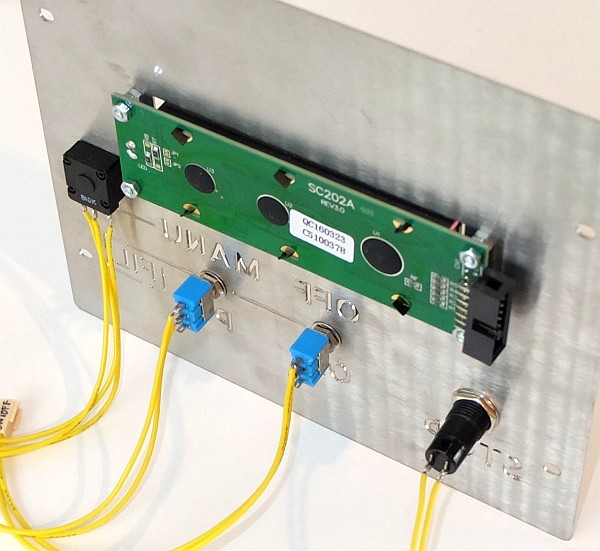

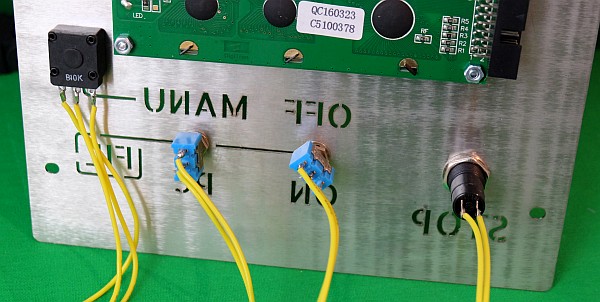

ATTENTION : respecter les orientations des éléments de l'image ci-dessous, notamment les interrupteurs à levier dont les soudures sont en direction de l'écran LCD. La broche sans soudure est dirigée vers le bord de la plaque.

Astuce : pour serrer correctement les interrupteurs à levier, il faut serrer l'écrou plastique avec l'interrupteur à 45° comme sur l'image ci-dessous, puis redresser l'interrupteur en tenant l'écrou.

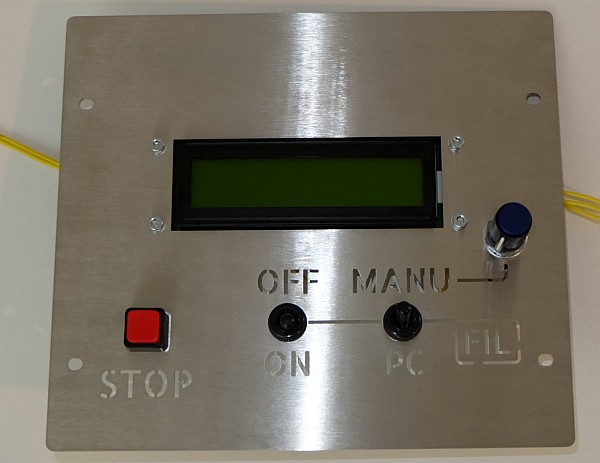

Retourner la façade, enfiler le bouton du potentiomètre et serrer sa vis de pression. Enlever la protection de l'écran LCD.

Mettre la façade de côté, le temps de câbler les moteurs et le fil de chauffe.
